Gedanken - Planung - Umsetzung - Nutzung

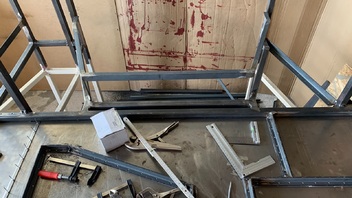

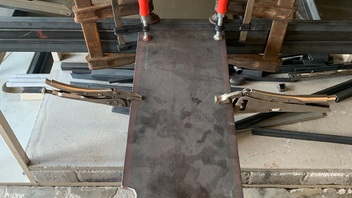

Die Platten der Ebene 0 sind angefertigt. Leider aber noch nicht gebohrt…

Das, was jetzt mit Stahl in der horizontalen bestückt ist, das ist die gesamte Lauffläche auf dieser Ebene und wird die „Betonierte“. Bis auf die Aussparung halt vom Becken.

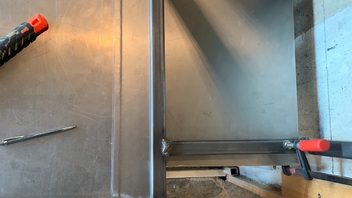

Im hinteren Bereich wird es mit einem überlappendem Blechstreifen verklebt und vernietet. Da wo das Becken drunter kommt hab ich das Blech 1,5mm abgesetzt. Dort kommen 2 Abdichtungen rein und dann wird das von unten auch vernietet.

Mal sehen wie es morgen weitergeht, denn die Temperatur ist ja „optimal“ zum Schweißen….

Das stimmt das es schon ewig fertig sein sollte, viele Idee und Möglichkeiten kommen aber erst während des Baus. Sieht man ja hier wie sich ständig irgendetwas ändert. Alles vorher zu planen wäre zwar möglich, aber wäre nicht die optimale Lösung.

Ne Zwischenbilanz? Bisher nicht genau, kann nur sagen das 41m Vierkantrohr, und 26m Winkelstahl verbaut sind. Diverse Stahlplatten noch und ca 190kg Betonmischungen waren es glaub ich. Ne Art der Zusammenfassung gibts zum Bauabschluss. Vom Kostenfaktor des Bau Materials her dürfte ich ungefähr bei 1000€ liegen. Strom usw ist da außen vor gelassen.

Das stimmt das es schon ewig fertig sein sollte, viele Idee und Möglichkeiten kommen aber erst während des Baus. Sieht man ja hier wie sich ständig irgendetwas ändert.

Wie heute auch denn fast hätte ich n gravierenden Fehler gemacht mim einpassen.

Angedacht war die Platte in die T-Eisen oben einzukleben, zu vernieten. Hätte ich das getan hätte ich die restlichen Arbeiten ( wie u.a. lackieren) nicht mehr machen können. Die angefertigten „Durchbrüche“ passen trotzdem, muss diese nur anders befestigen, also die Platte „von unten“ aus Vernieten. Angeheftet sind sie, morgen nochmal sauber verschweißen und zuvor die genaue Position ermitteln.

War mal wieder mehr „Dahinbasteln und überlegen“ .

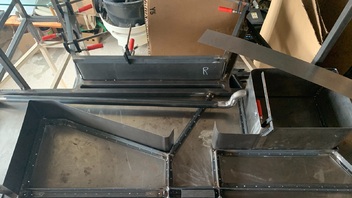

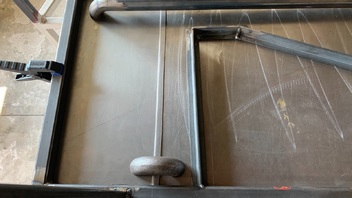

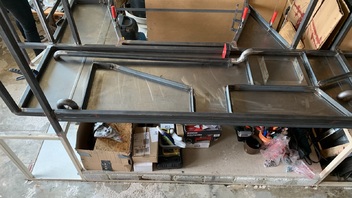

Die beiden Aquarienöffnungen sind zunächst nur am Rahmen angepunktet, der rechte Durchbruch ist schon soweit mittig verschweißt. Rechts im Hintergrund seht ihr den Tragrahmen des unteren Scheinwerfers. Der ist wie die Durchbrüche auch bereits angerissen.

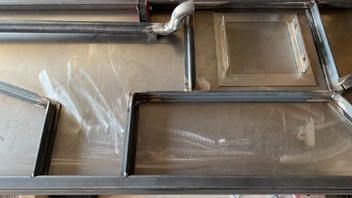

Links oben das 1“ Röhrchen ist das Luftleitsystem. 1 Zoll Innendurchmesser sollte ausreichen. Ursprünglich waren ja 2 bis 3 Rohrsysteme gedacht aber das wäre viel zu viel. Links durchbricht es dann irgendwie (wie, weis ich noch nicht) die Stahlplatte und von da aus wir das weitergebaut runter Richtung Abwasserrinne.

Es soll ja „nur“ etwas Luft zirkulieren und nicht die Tomaten unten rausblasen. 🤷‍♂️

Die Zwei Rohrbögen vorne links und rechts soll die Durchführung werden für die Saugleitungen.

Das Abluftrohr möchte ich gleich mit in die Armierung mit einarbeiten. Eingebaut, ist das Rohr 3-5 mm höher als der umlaufende Rahmen. Somit ist auch über diesem Rohr rund 10cm Boden zum anpflanzen.

Zur Belüftung des Scheinwerfers überlege ich derzeit noch ob ich den Scheinwerfer überhaupt abdichte. Mit der jetzigen Konstruktionsüberlegung (Edelstahlrahmen ist verklebt und verschraubt mit der Deckplatte) darauf sitzt eine 6mm Glasplatte Plan auf. Fördere ich nun ausreichend Luft rein entsteht ja im Scheinwerfer ein geringfügiger Überdruck. Dadurch ist es ja unmöglich das dort Wasserdampf Eintritt. Im Gegenteil, wenn da minimal ne Undichtigkeit sein sollte bläst es Luft raus gegen die Wasseroberfläche. Der Vorteil dabei wäre das ein Tausch der Brenner (Lebensdauer ca 25000h) möglich wäre ohne ne Dichtung aufzuschneiden.

Das Lüftungsrohr von rechts fehlt ja noch, dieses will ich dann aber IN den Scheinwerfer einblasen lassen. Durch die originalen Lüftungskanäle des Scheinwerfers soll die Luft dann austreten und über das Rohr das ihr seht weitergeleitet werden.

Somit „sollte“ ein Hitzestau ausgeschlossen sein.

Hersteller beschreibt den Scheinwerfer so das dieser seitlich 70mm und auf der Oberseite 10mm Abstand haben muss. Seitlich hab ich das ca, darüber ist jedoch etwas mehr Platz angedacht. Das Ergebnis „soll“ sein das auf den Äußeren Kasten oben drauf mit Sandstein eine kleine Wärmeinsel entsteht mit Fußbodenheizung von unten, und drüber Sitz da ja ungefähr die Metalldampflampe. Rundherum wird bepflanzt so das es anstatt eines Hügels eine kleine Steininsel im Grün ist.

….Gedanken….

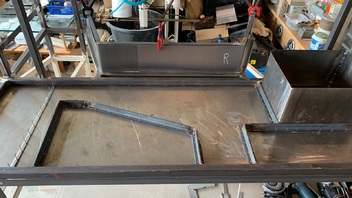

Rechts die Öffnung wird so ungefähr 55x25cm, links so 70 mal 45/50 cm. Ungefähr…

Mittig der „Steg“ hat eine Breite von 17/18cm. Daran anschließend beidseitig ne „Holzrampe“.

Wenn man schon mal zufällig keine Kantbank im Wohnzimmer hat, bastelt man sich halt eine….

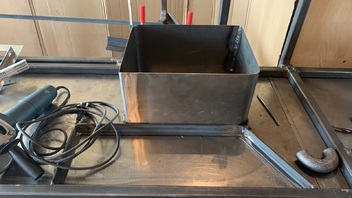

Aus übrigen 2,6mm Blechen (1000x200) hab ich 2 Rundungen gebogen und daraus den Rahmen des Aquarium Lichtkastens gefertigt.

Im Inneren seht ihr das Gehäuse Oberteil vom Scheinwerfer. „Luft“ nach oben über diesem sind ca. 80mm

Jetzt dürfte auch klar sein warum das alles so stabil ist, wegen Blech abkanten 😜🤷‍♂️

Als Nächstes kommt da ein Deckel drauf, wie - noch keine Ahnung, und oben drauf dann die „Chillounge“.

Das mit Deckel am Lampenkasten das schieb ich n paar Tage, da fehlt nicht „die“ perfekte Lösung.

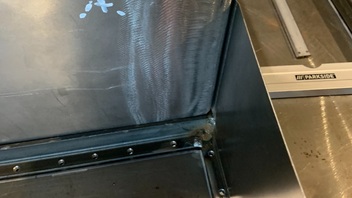

Heute hab ich die beiden Aquariumzugänge die ja nur etwas angeheftet waren rausgeflext und rückseitig fertiggeschweißt. Anschließend verschliffen und End-eingeschweist. Dann im linken Rahmen 50, in rechten 75 Löcher gebohrt. Anschließend die Platte von unten stabilisiert und diese überall durchbohrt. Von unten dann innerhalb des Dichtrahmens die Stahlplatte vernietet und den Dichtrahnen außen abgebaut. Allseitig umlaufend dann die Platte und dann den oberen Rahmen gebohrt. Die Hilfsnieten wieder entfernt und dann gezählt. Es waren 466 Löcher die ich heute gebohrt habe. Irre. Ein Grund um Feierabend zu machen…. Das Senken kommt morgen. Ziel ist es vielleicht diese Woche nach alle horizontalen Stahlteile auf der Ebene zu bohren und zu senken.

Der weitere weg mit diesen Teilen ist nach dem austrennen der Öffnungen fürs Aquarium und dem bohren den Wasserabsaugungen und den drei Zuläufen die Teile zu lackieren oder zu beschichten. Das weis ich noch nicht, aber zum setzten der ganzen „Öffnungen“ fehlt mir noch die 33mm Bohrkrone. Die ist noch im Zulauf. Anschließend wird das Gestell verschliffen und lackiert. Zwischen die Stahlplatte und dem oberen Rahmen kommt dann „Kleb und Dicht“ (von Würth) und es wird mit 44 Stahlhohlnieten befestigt. Diese heutigen Bohrungen sitzen ziemlich genau mittig zwischen den Gewindemuttern und haben den nahezu gleichen überstand wie die Nietmuttern. So plus minus 0,2mm . Da dort ja noch der Klebstoff dazwischen ist, könnte man es fast als „Plan“ ansehen. Die mittigen Vernietungen werden auch Stahlnieten, hier aber „Bechernieten“ damit kein Wasser in die Tragkonstruktion kann. Zum zusätzlichem abdichten auch hier das Kleb und dicht. Das ist Lebensmitteltechnisch zugelassen und UV stabil sowie überlackierfähig. Ist das dann alles ausgehärtet, kommt der untere Dichtrahmen wieder rein, der wird dann bereits mit Aquarium Silikon hochgeklebt und 39mal verschraubt. Sollte halten…. 🤷‍♂️

Was passieren kann, ist das die Dichtnieten nicht ausreichen, irgendwie ist in der Kartons immer wenig drin 😔. Um die 230 Stück sind noch da, aber das wird bei weitem nicht reichen da die Erdreichbegrenzung ja auch noch befestigt werden muss.

Aber „mal sehen“…. Morgen senken und die nächsten Teile anfangen.

Hab Gerade mal ausgerechnet. Eine Dino darf bei der Konstruktion maximal 26t schwer werden, dann reist die Platte ab. Könnte knapp werden. 🤷‍♂️

Alle paar hundert Bohrungen mal schnell gesenkt…die Platte hinten links noch etwas angepasst. Jetzt ist nachdenken angesagt und Wochenende. Nächste Woche gehts weiter..

Was habt ihr eigentlich im Schnitt so an ungefähren Bodengrund - „höhen“ drin bei euch?

Zitat von Wasseragame

Grüße dich Andreas, boooohhhh was Baus denn du da... ne Filmkulisse für Jurassic Park?

Hallo Wasseragame, Nö, bei Jurassic Park War doch alles kaputt 😜

Filmkulisse, hmmm Video, hmmm *nachdenke* hmmm. 😎

N Hochsicherheitstrakt wird’s irgendwie Heiko, ergibt sich aber. Ihr habt’s ja verfolgt aber es ist halt gebaut für die Ewigkeit und mit anderen Materialien hätte ich die Gewichtsverteilung nicht realisieren können. Mit den anfänglichen Überlegungen hat das so gut wie nichts mehr zu tun.

Den Bodengrund also zwischen 10 und 25cm Höhe. Dann lieg ich eigentlich ganz gut drin, in Ebene -2 hab ich später wohl den oberen Wert, auf den zwischenebenen etwas über dem unteren.

Zum weiterem Ideen holen, Bestände da die Möglichkeit das ich von euren mal n Video sehen könnte? So aller „ das funktioniert top“ oder „das würde ich anders machen“?

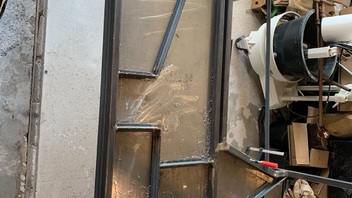

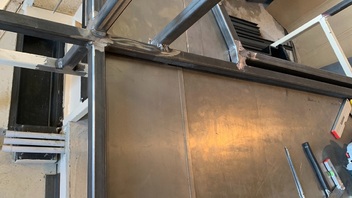

Heute hab ich die Abgrenzung gebaut, bzw den Rahmen dazu, mehr ging nicht aufgrund Materialpause. Die passenden Bohrer fehlen noch.

Oben ist es ein 30/20/3er Winkel. Unten ist es auf den Tragrahmen gepunktet und am Türrahmen Punkt für Punkt für…. Alles durchgeschweißt halt. 🤷‍♂️

Von Innenraum her kommt dann Dünnblech (1,6mm) drauf, wird vernietet und verklebt. 15mm soll das Blech jeweils am Rahmen aufliegen.

Der nach innen überstehende 20mm Schenkel des Winkeleisens wird dann oben angebohrt, und in die Bohrlöcher wird ein Estrich Armierungsgitter eingeschweißt. Das untere Ende des Gitters soll dann an die untere/innere Ecke des Vierkant geschweißt werden. An, nicht eingebohrt. Dieses möchte ich so biegen, das darin die erste senkrechte Betonschicht halt bekommt und darauf kommt dann wohl ne Steinwand.

Dann hab ich (die letzte 2 Bilder) aus einer 2,5mm Tafel einen Deckel rausgeschnitzt für den Aquarium Lichtkasten. Dazu bekommt der Kasten noch paar Schrauben. Senkkopf, und auf der Innenseite setzte ich auf die Schrauben jeweils ne Langmutter auf. Der Deckel ist bisher nahezu passgenau, nach dem Schleifen sollte der ca 1-2 mm „Luft“ haben zum Beleuchtungskasten.

Dann wird dieser Deckel auf die Langmuttern aufgelegt und ich ziehe bis zum oberen Kastenrand eine dünne Kleberschicht und Klebe den Deckel beidseitig mit einer Kleberaupe ein. Gewichtstechnisch liegt er denn auf den Langmuttern auf. Abgedichtet ist er dann auch. Die entstehende Kuhle möchte ich mit einer Betonmasse auffüllen so das eine Ebene entsteht. Im Abschluß kommt da dann mittels Fliesenkleber oben Stein drauf. „Heizen“ werden die dann folgenden Steine nicht, aber zumindest eine leichte Temperierung sollte da sein. Sollte es dann irgendwann mal nötig sein in den Kasten reinzumüssen, kann ich die dünne Kleberschicht die bis oben hin geht einfach aufschneiden und auch wieder abdichten.

Im Augenblick ist dieser Kasten um 12mm höher als die Erdreichbrennzung zum Innenraum hin. Ein Berg ist es also nicht, aber einer minimaler Hügel entsteht.

Viel war’s heute wiedermal nicht 🤷‍♂️. Mehr überlegen und dann Stück für Stück formen und Kanten sowie lochen.

Die Aqauriumöffnungen bekommen trotzdem zunächst ne Stahlverkleidung denn dauerhaft trau ich dem brüchigem Marmor die Belastung nicht zu. Werde den Marmor zu ca. 2/3 der höhe am Stahl verkleben, oben bleibt so ungefähr ne 5cm Kante wo der Stein Wasser mim Boden austauschen kann. Rechts am Lichtkasten die kleine Platte hab ich abgesetzt um das Ende derer um 2mm hinter zu bekommen. Dort will ich es ( so der Plan heute…) zunächst Punktverschweißen

und im Anschluss innen und außen ne satte Kegelnaht.

Das Blech selbst mitsamt dem Kasten wird nur vernietet und verklebt.

Zur mittigen Öffnung / der Rampe muss ich mir noch was einfallen lassen.

Die Verkleidung der hintere Öffnung wird von innen genietet und flächig verklebt. Dazu hab ich in die Platten 5,0mm Löcher gesetzt, markiert und gekörnt in der Hoffnung das heute Nacht die Heinzelmännchen die 4,1mm Bohrungen im Rahmen setzten. Wenn die nicht wollen, dann muss ich halt morgen ran.

Ziel ist es im Rahmen Maashaltig zu bohren, in den Platten mit Absicht etwas größer. Wenn die Platten aufgesetzt werden soll es durch die größeren Löcher etwas den Klebstoff in die äußere Bohrung pressen damit die Dichtniete regelrecht „im Kleber“ sitzt und auch in der Platte dichtet. Trick aus dem Karosseriebau, den mir mal vor n paar Jahrzehnten mein Leermeister beigebracht hat und bisher immer funktionierte.

Wie es dann im Vorderem Bereich in der Vertikalen weitergeht ist noch nicht klar.

Je weiter es Fortschreitet, umso komplexer werden die Problemchen.

Zum erstem die Auflagefläche der Aquariumdeckplatte im Frontbereich, die ist mir mit 35mm etwas wenig. An dieser Stelle brauch ich zum Gegenhalt vom Fensterrahmen auch noch etwas. Und weil ich bei Fenster bin - es würde nicht reinpassen. Der angedachte vertikale Träger würde ja „im“ und nicht „am“ Fensterrahmen laufen. 3 Problemchen an annähernd der gleichen Stelle, dazu kommt noch das ich den Fensterrahmen ja auch noch die Entwässerung .ermöglichen muss.

4 Problemchen also.

Hab jetzt mal etwas Stahl zurechtgeschnitzt.

Mal sehen wie das jetzt reinkommt, aber irgendwie soll da ne stehende Platte mit rein kommen, drunter/drin armieret und betoniert. Durch diesen Kern dann ne neue Entwässerung in den Rahmen rein.

Dann hätte die Frontseite so 92/93mm und wohl zig mal vernietet.

Grund das der Fensterrahmen ja seitlich und oben verschraubt wird. Unten jedoch wäre er nur gedichtet. Wäre wie bei nem neuen Haus, da hält das Fenster größtenteils ja nur durch den Putz, hier hab ich meine auch schon allseitig befestigt. Ist was ganz anderes da der Fensterflügel ganz anders dichtet wenn der Rahmen fixiert ist und zudem wird die eigentlich Abdichtung nicht mechanisch belastet.

Wer ein neues Haus von euch hat, wackelt mal an einem mehrflügligem Fenster, in 95% der Fenstereinbauten lassen sich die waagerechten Träger leicht bewegen.

Genau das ist ein Schwachpunkt den ich vermeiden will und die Flügel einstellen ist auch was ganz anderes wenn der Rahmen sich nicht bewegt.

Mal sehen wie es wird….

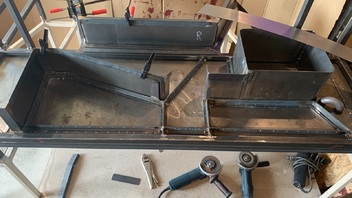

Im rechtem Aquarienzugang hab ich den Winkel nach innen stehen lassen. Da drauf kommt noch etwas Armierung und dann „irgendwie“ n Aufbau mit Fliesenkleber und Stein. Die spitze Ecke hinten, sowie die mit dem Fliesenkleber soll alles miteinander ein Wassereinlauf werden der bewächst. Die rechte Pumpe soll trotz anfängliche anderer Planung 24/7 laufen. Den Wasserfall von oben möchte ich mit einem Sperrventil abtrennen können. In dem Fall soll der gesamte Volumen Strom direkt über den Einlauf laufen. Menge und Einlauf bleibt also gleich, nur der Weg dorthin ist dann regelbar. Im hinterem Bereich ist noch ein Pflanzenareal angedacht.

Jeweils zum Fenster hin, also der dem Fenster zugewandten Seite der heutigen Träger kommt ne 100mm hohe Stahlplatte.

Zwischen dieser, und dem Fenster wird dann ausbetoniert

In der Mitte des „Ausstiegs“ steht ein 4-Kant Rest. An dieser Stelle kommt das Vierkantrohr nach oben das die Druckbelastung aufnehmen soll und in den (noch fehlenden) „Sturz“ oben einleiten soll.

Der Ausstieg selbst ist jetzt etwas eng geworden, da müssen die 50mm überstände wohl eher Richtung Erdreich geführt werden. Jetzt sind ungefähr 9cm Platz, danach so 14/15cm breite.

Hier kommt dann vielleicht noch ne Art Torbogen Ruine. Wenn es möglich ist den Querschnitt zu halten zu mindest. *Nachdenkmodus*….

Aus Marmorresten oder aus Sandstein 🤷‍♂️. Mal sehen.

Vorschläge/ Idee gerne gesehen….

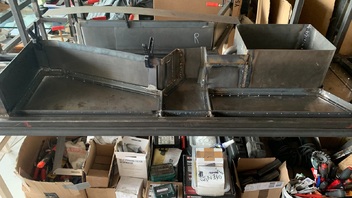

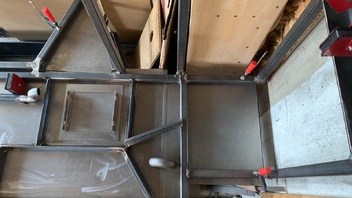

Auch wenn es verzerrt ist, hier ne Draufsicht mal:

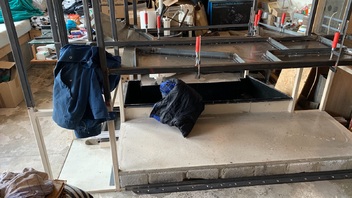

Und Ansicht Teilweise von links:

Komplettaufnahmen sind nicht möglich. Zimmer zu klein oder Anlage ist zu gros 🤷‍♂️

Kaum ist das Material da, verabschiedet sich das Werkzeug. Bohrmaschine ging in die ewigen Jagdgründe. Kurz drauf viel die Schraubzwinge auseinander… also Zeit fürn Feierabend 🤷‍♂️.

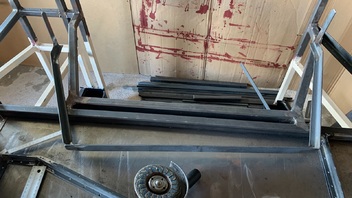

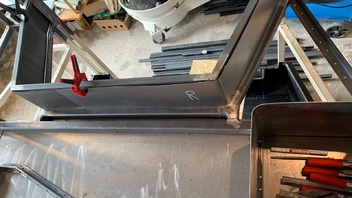

Ihr seht ich hab am linken Durchbruch noch n T-Eisen eingeschweißt, und die beiden Bleche nach hinten gebogen. Da kommt irgendwie der Aufstieg hin zum Erdreich.

Im Augenblick läuft der Gedanke dahinaus das an dem T das Lüftungsrohr angeschweißt wird. Wie weit ich dann noch nach hinten gehe mim Aufstieg weis ich noch nicht.

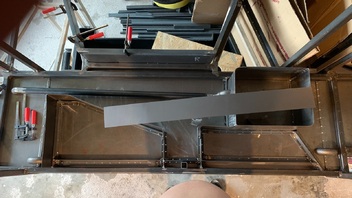

Nen Rahmen rumgezaubert und ein Blech das eigentlich vernietet werden sollte viel

mir ständig raus. Jetzt…. nicht mehr 😋 .

Von der linken Seite her ist auch das Innere Blech links verschweist. Rechts wird’s vernietet. Wirklich… ich muss die Teile ja noch zum lackieren entnehmen können. Des müssten sie um die 100/120mm tiefe sein, was die Aufstiegsrampe jetzt hat. Quer noch etwas Armierungsisen rein, und dann kann ich das wie so eine Art leichter Canyion gestalten. Mit Fliesenkleber und Stein.
